曲线初识

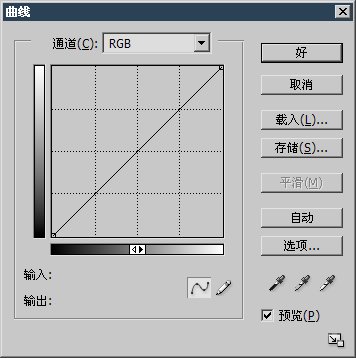

0604现在使用曲线命令[Image > adjustment > curve]和[Ctrl M]可以看到下图左图中的设置框，其中一个是45°，这就是所谓的曲线。请注意，在顶部有一个通道选项。现在让我们选择默认的RGB。

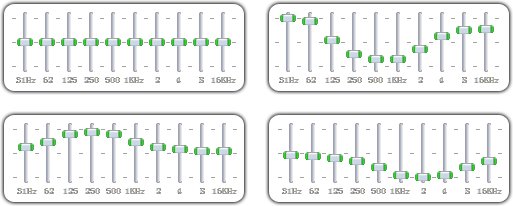

我们经常在音乐播放软件或组合音板上看到调音按钮。如图右侧所示。向上移动以增强，向下移动以减弱。声音可以分为高音，中音和低音。一般来说，左端控制低音部，右端控制高音部。

我们可以用同样的思维方式去看曲线，Photoshop会把图像的暗中间和高光通过这条线来表达。如下图所示，线段左下角的端点表示暗色调，右上角的端点表示高亮，中间的过渡表示中间色调。

注意，在左边和下面有两个黑色到白色的渐变。底部的渐变条表示绝对亮度的范围，所有像素分布在0到255之间。渐变条中间的双向箭头反转曲线的高光和阴影。为了保持一致性，我们在左侧使用默认的黑色，在右侧使用默认的白色。

左边的梯度条表示改变的方向。对于线段上的一点，向上移动意味着变亮，向下移动意味着变暗。亮度限制为255，调光限制为0。所以它的范围也属于绝对亮度。

0605注意，需要勾选曲线设置框右下角的“预览”选项。然后在线段中间点击生成一个控制点(左下图中的红色箭头)，然后向上拖动到下图的位置。您将看到图像变亮，如右边的图所示。查看或取消预览，比较调整前后的效果“预览的右边是下划线字母P，这是快捷键。还有加载快捷方式L和存储快捷方式s等。所有这些带下划线的字母都可以通过按键盘上的ALT键来打开或关闭。但是，它们只在曲线设置框出现时有效。这不是一条全球捷径。如果您想删除生成的控制点，您可以将它们拖出曲线区域，就像删除参考线一样。

那么为什么这个变化变亮了呢?

让我们分析它。如下图所示，假设线段上有三个ABC点。结合之前的知识，我们可以知道，a是图像中较暗的部分，C是较亮的部分，B在两者中间。调整后，它们都在y轴上方移动了一定距离。因为向上移动和加色是一样的，加起来就是:较暗的部分加色，中间部分加色，较亮的部分加色。当然，图像看起来更明亮了。

不要满足于此。仔细看看。ABC在y轴方向的移动距离不同，B更远，而a和C更近。这是什么意思?这意味着这三点被不同程度地突出。

当我们扩展我们的思维时，在色调中间的B增加最多，而靠近暗色调和靠近高光的C增加最少。这意味着原始图像越暗或越亮，亮度就越小。

曲线两端的点不移动，这意味着如果原始图像中有纯黑或纯白的地方，它们不会被高亮显示。但我可以肯定的说，在这个图像中没有黑白像素。至于我知道的原因，我稍后会解释。

为了验证上述理论，我们将变化前后的两幅图像放在一起，设置高亮区域、暗区域和中间区域，如下图所示。12是高光，34是中，56是暗。将信息调色板[F8]切换到HSB模式，用鼠标比较12、34、56的亮度值，也就是b的值，看看有什么变化。点击这里下载示例图片

为了更直观的比较，我们可以使用颜色采样工具I或者shift I，点击图中的1234，就可以看到信息调色板中四个采样点(也称为采样点)的颜色值。将其转换为HSB模式，如图所示。请注意，采色器工具的热点在移液管的末端，即光标的左下角。如果不合适，可以按下大小写转换键[capslock]切换到十字准线模式。颜色采样工具和移液管工具的图标非常接近。注意它们的区别，不要混淆它们。移液管工具为，颜色取样工具为。

由于一次只能有4个采样点，我们点击在1234上创建采样点。结果如下图所示。12的亮度分别为87%和95%，提高了8%。34的亮度分别为55%和75%，增加了20%。

如果需要其他地方的数据，可以使用颜色采样工具来移动现有的采样点。您可以将采样光标移动到34到56，您将看到大约8%的增长。

通过实际对比，验证了我们根据曲线变化所做的推理。也就是说，暗色调和高光部分的变化范围小，而中色调的变化范围大。

让我们更深入地看看正确的数字。实际上，我们可以在不依赖采样者的情况下，得到ABC三次变化前后的B的近代值。我们知道x轴的值代表原始图像的绝对亮度，y轴的值代表调整后的绝对亮度。那么观测点B在x轴和y轴上的起始位置为50%。这表示“原50%后的50%”，即没有变化。B点高亮后的y轴位置约为71% ~ 73%。这表示“原始50%后的71%”，也就是说，经过调整后，原始图像中亮度为50%的像素约为71% ~ 73%。当您停在图中的143144处时，可以看到信息调色板中B的值应该是50%，然后移动到坐标643144处，也就是调整后相同的位置，您会看到B的值是71%。

用同样的方法观察C点，应“87%前75%”。经过调整后，这一比例约为86%至89%。您可以比较253125和753125。

仔细看看点a在Y轴上的上升距离。其实不等于C点，而是比C点略大，应该是“25%后40%”，约39-41%。可以比较坐标366260和866260。

在未经调整的原始图像上走动。注意信息调色板中的b值，你会发现最大亮度约为90%。在调整后的上游图像中，你会发现最高亮度约为96%。这说明在调整前后，图像中没有最亮的像素(即100%的B值，即纯白色)。你可以通过增加调整的幅度来实现。

我们可以把信息调色板放在一个不会被其他东西覆盖的地方，然后使用曲线调整。在调整过程中，当我们将鼠标移动到图像上时，信息调色板中会出现两组值，中间用“/”隔开，左边是调整前的值，右边是调整后的值。如下图所示。在坐标489和27处，亮度从87%增加到100%。这地方已经适应纯白色了。

信息调色板的参数比较功能也适用于其他种类的颜色调整，非常方便。因此，信息面板通常放置在界面的角落，以方便查看。当然，很多时候我们都是通过视力来判断整体效果是否合适，准确追求局部效果的机会并不多。但这样的理解有利于加深对色彩原理的理解。

虽然使用B的百分比值来表示和对比亮度更直观和方便，但我们应该记住，这个百分比是基于一个基本的亮度值，即256。这个原则已经在本课的第一部分提到过。也就是说，如果我们想让上面得到的B的百分比与实际的亮度级别相对应，我们应该把它们乘以256。下面两图的坐标值相同。还要记住，颜色级别的总数是256，但是最大值是255。我们早在课程# 01中就提到过这个原则。

当我们推断ABC三个点的变化范围时，使用的单位是百分比，这与HSB中的B值相对应。事实上，在曲线设置框中有一个颜色刻度值。当鼠标在曲线框中移动时，左下角将出现一组动态值。如左图所示，红色箭头。

当在曲线上建立一个点时，输入和输出指示当前选择的点。如图右侧所示。输入表示更改前的颜色刻度值，输出表示更改后的颜色刻度值。直接输入数字，可准确调整定位。此时，这两个值不再随着鼠标的移动而改变。如果想恢复动态值，可以在远离曲线的位置(下图中几个红色点)单击鼠标。如果太接近曲线，光标会变成十字箭头，点击会增加曲线控制点。

前面我们推导出B点的变化范围为“原始50%后的71%”，将两者分别转换为256色阶× 50%=128,256 × 71% = 182(近似)。可以看出，数值与右图相似。主要原因是71%的误差是基于视觉检测得到的近似位置。

你可能不明白为什么我要绕道而不是在一开始就引入色阶?如刚才解释的，是对应HSB颜色模式下的b值。为什么它对应于b值呢?因为在实际使用中，使用信息调色板来检查亮度更方便。信息调色板中没有色阶，测量亮度的最佳方法是HSB中的b值。
